Messsysteme zur Messung von Prozessparametern in Flüssigkeiten
Hohe Qualität – Überlegene Funktionalität

Der CRATOS® ist Teil einer Controller-Baureihe zur Messung verschiedener Parameter
Er bietet eine Reihe von Sensoren, leistungsfähige Funktionalitäten und große Flexibilität.

Mit einem Farbdisplay (optional auch als Touchscreen) sowie einem optional integrierten GSM-Modem ist der CRATOS® ein leistungsstarker und dennoch kostengünstiger Instrumenten-Controller.

Optionale Kommunikationspakete ermöglichen die Integration in verschiedene Systeme: Profibus, Modbus ASCII, Modbus RTU, Modbus TCP, HART und weitere.

 CRIUS® + Sensoren =

• Freies Chlor-Analysegerät (HaloSense)

• Gesamtchlor-Monitor (HaloSense)

• Chlordioxid-Analysator (DioSense)

• Ozon-Monitor (OzoSense)

• Sauerstoffmessgerät für gelösten O₂ (OxySense)

• Feststoff-Monitor (SoliSense®)

• Trübungsmessgerät (SoliSense®)

• pH-Analysator (pHSense)

• Redox-Analysator (ORPSense)

• Polymer-Kontrolle (PolySense)

• Biofilm-Monitor (BioSense)

• Leitfähigkeitsmessung online (ConductiSense)

• Partikelzähler (CounterSense)

• Filter-Monitor (FilterSense)

• Schichtdicken-Monitor (DepoSense)

• Externe Eingänge

• Wählbar aus Standardkonfigurationen oder als „Build Your Own“

Steuerung & Regelung

Der CRATOS® dient nicht nur als Messgerät, sondern auch als Steuer- und Regelzentrale.

Typische Einsatzmöglichkeiten:

• Dosierregelung für Desinfektionsmittel (Chlor, Ozon, Chlordioxid)

• Steuerung von Belüftungs- und Belüftungsregelungen über Sauerstoffsensoren

• Regelung von Polymerdosierungen in Kläranlagen

• Überwachung von Biofilm und Partikelkonzentrationen in Kühlkreisläufen

• Filterüberwachung und Schichtdickenkontrolle

Durch optionale programmierbare Regelfunktionen lassen sich Prozesse automatisiert und zuverlässig betreiben.

Display & Bedienung

• Farbdisplay, optional mit Touchscreen

• Mehrsprachige Menüführung

• Benutzerfreundliche Bedienoberfläche

• Ereignis- und Alarmmeldungen direkt sichtbar

Vorteile im Überblick

• Modularer Aufbau – jederzeit erweiterbar

• Steuerung von bis zu 12 Sensoren

• Breite Auswahl an Messgrößen und Sensoren

• Flexible Kommunikationsmöglichkeiten (Profibus, Modbus, TCP/IP, HART etc.)

• Optionaler Fernzugriff über GSM/Ethernet

• Robuste Bauweise für den industriellen Einsatz

• Attraktives Preis-Leistungs-Verhältnis

Technische Daten
Versorgungsspannung 100–240 VAC / 0,25 A oder 12 VDC / 0,8 A
Eingänge Bis zu 12 konfigurierbare analoge Eingänge: davon 6 pH Sensoren

• 4–20 mA, 4–20 mA Loop-powered, 0–10 VDC, ±2000 mV (für pH oder ISE), PT100
• 8 digitale Eingänge (Signale oder Impulszählung), RS-485 Modbus ASCII/RTU

Ausgänge Bis zu 12 konfigurierbare analoge Ausgänge:

• 4–20 mA, 0–10 VDC, 0–1,25 VDC (max. 750 Ω Impedanz)

• Max 16 * elektromechanische Relais SPST, 380 VAC, 8 A max.

• oder 16 * Solid State Relais SPST, 3–26 VDC, 3 A oder 6 * 100–240 VAC, 3 A.

Kommunikation (optional) Anbindung mit PLC, SCADA oder BMS

• Modbus ASCII/RTU (RS-485), Profibus DP, HART, Modbus TCP (Ethernet)

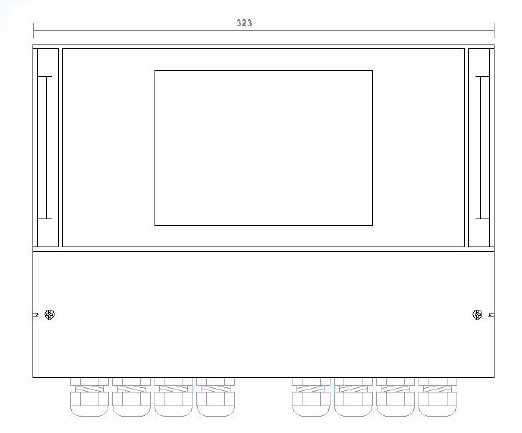

Gehäuse ABS / Polycarbonat / EPDM IP65 323 × 237 × 173 mm

Anzeige 1/4 VGA-Farbdisplay, Optional: 5,7″ Touchscreen

Wasserversorger & Stadtwerke

• Trinkwasseraufbereitung

• Überwachung von Chlor, Ozon
  oder Chlordioxid

• Sicherstellung der Desinfektionsqualität

Abwasserbehandlung (kommunal & industriell)

• Kläranlagen (Biologie, Chemie, Filtration)

• Steuerung von Belüftung (O₂-Sensoren)

• Schlammbehandlung und Polymerdosierung

Lebensmittel- und Getränkeindustrie

• Prozesswasserqualität

• Reinigung in Place (CIP) –
  Kontrolle von Leitfähigkeit und Desinfektion

• Überwachung von Biofilm- und Partikelbelastung

Chemische Industrie

• Prozesswasser- und Kühlwasserkontrolle

• Überwachung von Trübungen, Leitfähigkeit und pH

• Rein- und Reinstwasseranwendungen

Kraftwerke & Energieversorgung

• Kühlwasserüberwachung
  (Biofilm, Partikel, Leitfähigkeit)

• Korrosionsschutz durch O₂-
  und Chemikalienkontrolle

Schwimmbäder & Freizeitanlagen

• Kontrolle von freiem und gebundenem Chlor

• Sicherstellung der Desinfektion

• pH- und Redox-Regelung
