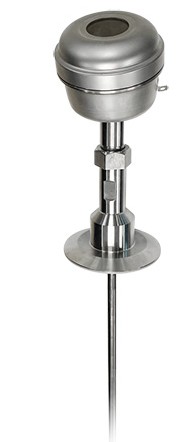

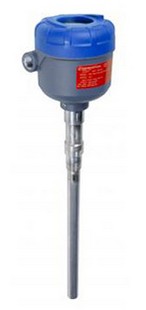

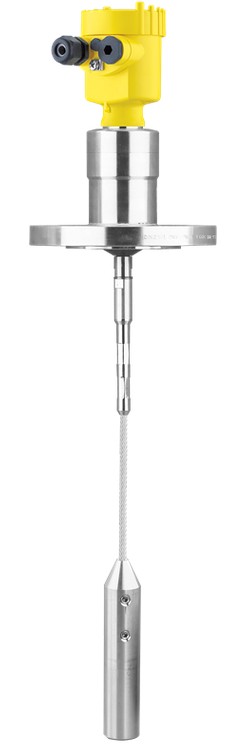

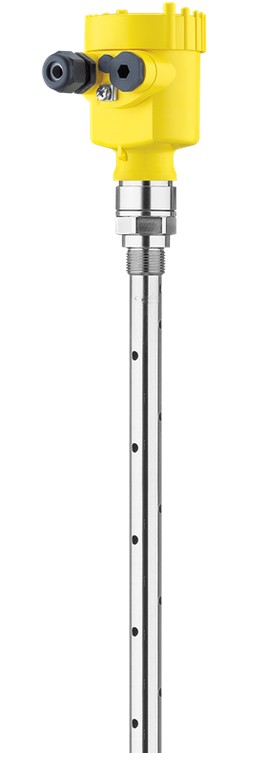

Guided Wave Radar – Stabgeführtes Radarsignal zur Füllstandsmessung

Guided Wave Radar (geführtes Radar, TDR-Messung) ist eine kontinuierliche Füllstandmessung mit einer geführten elektromagnetischen Welle entlang einer Sonde. Im Gegensatz zur freistrahlenden Radar-Füllstandmessung erfolgt die Signalführung kontrolliert entlang eines Stabes oder Seils. Das Verfahren eignet sich besonders für Anwendungen, bei denen berührungsloses Radar physikalisch an Grenzen stößt.

Typische Anwendungen

• Flüssigkeiten und Schüttgüter
• Lagertanks, Bunker, Silos
• Standrohre und Sammelbecken
• Kunststofftanks / IBC
• Schaumbildung
• Interface-Messungen

Messprinzip

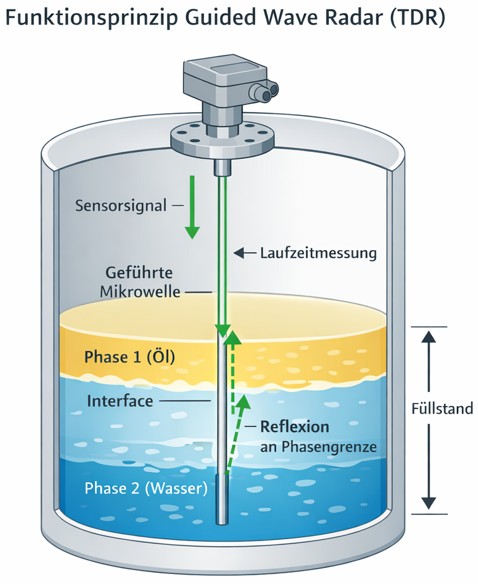

Ein hochfrequenter Impuls wird entlang der Sonde in den Behälter gesendet. Trifft dieser auf die Oberfläche des Mediums, wird er reflektiert und ausgewertet. Die Laufzeit des Signals ist proportional zum Füllstand.

Weitgehend unabhängig von:

• Turbulenzen
• Einbauten
• Dampf
• Druck- oder Temperaturschwankungen

Wann ist Guided Wave Radar sinnvoll?

• Starke Schaumbildung
• Schlanke Behälter
• Komplexe Einbauten
• Wechselnde Prozessbedingungen
