Optische 360°-Kontrolle von Behältern

Bei der Befüllung, Reinigung oder Wiederverwendung von Behältern ist eine zuverlässige Kontrolle des Innenraums häufig nur eingeschränkt möglich. Besonders Seitenwände, Schweißnähte, Bodenbereiche oder die Unterseite von Deckeln und Verschlüssen lassen sich durch kleine Öffnungen mit konventionellen Mitteln nur schwer beurteilen.

Das Kamerasystem Apollon ermöglicht die optische Behälterinspektion über eine vorhandene Zugangsöffnung. Zwei Weitwinkelobjektive erfassen unterschiedliche Blickrichtungen und ermöglichen damit eine umfassende Kontrolle des Behälterinnenraums.

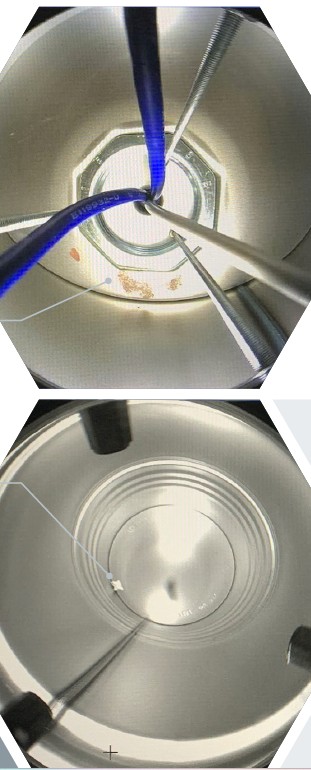

So können beispielsweise Roststellen, Beschädigungen, Fremdkörper oder Produktrückstände erkannt werden. Die Kontrolle kann vor einer Erstbefüllung, nach einer Reinigung oder vor der erneuten Verwendung eines Behälters erfolgen.

Apollon eignet sich damit für Anwendungen in der Chemie-, Pharma-, Lebensmittel- und Prozessindustrie sowie überall dort, wo der Zustand eines Behälterinnenraums optisch beurteilt und dokumentiert werden soll.

360°-Sicht auf den Behälterinnenraum

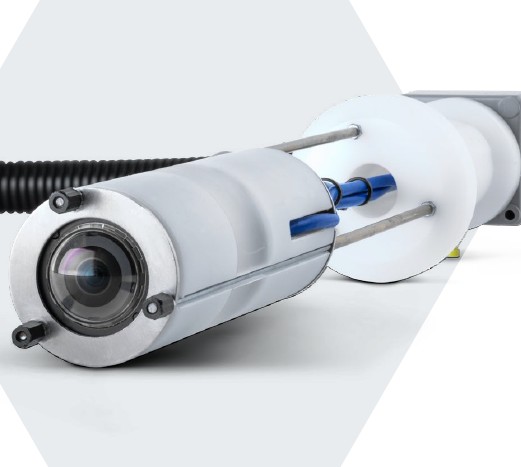

Das Apollon-System arbeitet mit zwei Weitwinkelobjektiven. Dadurch können Boden, Seitenwände, Schweißnähte sowie die Unterseite des Deckels und der Verschluss kontrolliert werden.

Eine integrierte LED-Beleuchtung sorgt auch in geschlossenen und schlecht beleuchteten Behältern für die notwendige Ausleuchtung der zu kontrollierenden Flächen.

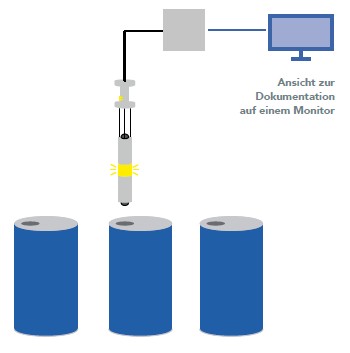

Die Kamera wird über eine geeignete Behälteröffnung in den Innenraum eingeführt. Bei der handgeführten Ausführung unterstützt ein Federzug-System die einfache Handhabung beim Einführen und Herausziehen der Kamera.

Das Kamerabild kann auf einem Monitor dargestellt werden. Für die Dokumentation können je nach Ausführung Fotos oder Videos aufgezeichnet und gespeichert werden.

Typische Aufgaben der Behälterkontrolle

• Kontrolle von Behältern vor der Erstbefüllung
• Kontrolle nach Reinigung oder Aufbereitung
• Beurteilung vor der Wiederverwendung
• Erkennung von Rost und Korrosion
• Erkennung von Fremdkörpern und Produktrückständen
• Kontrolle von Boden und Seitenwänden
• Kontrolle von Schweißnähten
• Inspektion der Deckelunterseite
• Kontrolle von Verschlüssen und schwer einsehbaren Bereichen
• Dokumentation des Behälterzustands

Für unterschiedliche Behälter geeignet

Apollon wurde für die optische Innenkontrolle von Behältern entwickelt. Entscheidend für den Einsatz sind insbesondere die vorhandene Zugangsöffnung und die geometrischen Verhältnisse im Behälter.

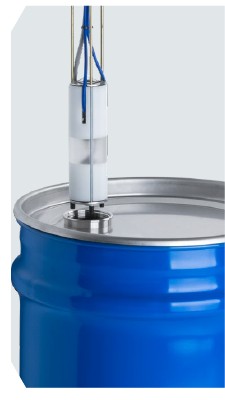

Typische Anwendungen sind beispielsweise Industriebehälter, Fässer und IBCs. Die Fassinspektion ist damit eine mögliche Anwendung des Systems, die Kameralösung kann jedoch auch für andere geeignete Behälter eingesetzt werden.

Gerade bei Behältern, deren Innenraum durch die vorhandene Öffnung nicht vollständig einsehbar ist, ermöglicht die Kamera eine einfache visuelle Kontrolle ansonsten schwer zugänglicher Bereiche.

Technische Merkmale

• Zwei Weitwinkelobjektive für eine 360°-Sicht
• Optische Kontrolle von Boden, Seitenwänden und Deckelunterseite
• Integrierte LED-Beleuchtung
• Abriebfester Kunststoff im Handhabungsbereich
• Federzug-System für eine einfache Handhabung
• Taster für Beleuchtung und Aufnahme
• Foto- oder Videoaufzeichnung möglich
• Darstellung des Kamerabildes auf einem Monitor
• Optionale Langzeitspeicherung
• Optionales Kommunikationsgateway

Abmessungen und Versorgung

• Durchmesser der Kameraeinheit: 51 mm
• Modullänge zwischen den beiden Objektiven im LED-Bereich: 165 mm
• Schlauchlänge zwischen Kameragriff und Steuereinheit: variabel
• Maximale Schlauchlänge: 1.200 mm
• Stromversorgung: 12 V AC

Behälterzustand dokumentieren

Neben der direkten visuellen Kontrolle ermöglicht das Kamerasystem die Dokumentation des Behälterzustands. So kann beispielsweise festgehalten werden, in welchem Zustand sich ein Behälter vor der Befüllung, nach einer Reinigung oder vor einer erneuten Verwendung befunden hat.

Dies erleichtert die Nachverfolgung von Kontrollen und kann bestehende Abläufe in Qualitätssicherung, Produktion, Reinigung und Abfüllung unterstützen.

Optional stehen eine Langzeitspeicherung und ein Kommunikationsgateway zur Verfügung.
